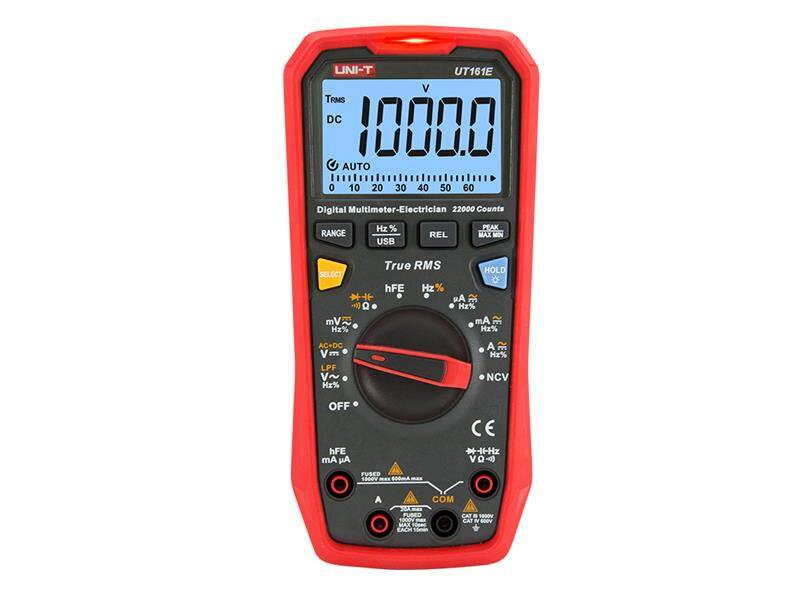

Multimeter UNI-T UT161E

Multimeter UNI-T UT161E


Rad multimetrov UT161 je rad vysoko spoľahlivých, bezpečných, odolných a presných multimetrov, ktoré majú certifikát CE a sú vhodné pre európsky trh. Displeje týchto multimetrov sú podsvietené LCD (tmavé údaje na svetlom pozadí) s počtom miest ± 6000 (pre UT161B a UT161D) a ± 22000 pre UT161E. Displeje majú obnovovaciu frekvenciu 2 - 3x za sekundu, obsahujú aj analógový stĺpec sa 31 segmenty (UT161B a UT161D) alebo 41 segmenty (UT161E). Multimetre meria AC aj DC napätia do 1000V a sú vybavené zvukovým a optickým varovaním pri dosiahnutí maximálnych hodnôt napätia / prúdu, príp. teploty. Umožňuje bezkontaktné detekciu vodičov s AC napätím. V balení je obsiahnutý USB kábel s optoelektrickým prevodníkom pre prenos dát do PC. Napájanie je štyrmi kusmi mikrotužkových batérií AAA (R03) a prístroj sa automaticky vypína po 15tich minútach nečinnosti (funkciu možno dočasne vypnúť). Istenie prúdových vstupov je vykonané rúrkovými poistkami a poistky je možné testovať bez otvorenia prístroja.

Digitálny multimeter True RMS 1000 V UT161E.

Parametre produktu :

- plne vyhovuje norme IEC / EN61010-1, a má dvojitú izoláciu
- zaradený do kategórie CAT III 1000V - vnútorný el. inštalácie vrátane trojfázových rozvodov
- zaradený do kategórie CAT IV 600V - vonkajšie el. inštalácie (istiaci prvky, začiatok vnútorné inštalácie)
- LCD displej typu HTN s maximálnym zobrazením ± 22000
- obnovovacia frekvencia u väčšiny meraní 3x za sekundu
- nastavenie rozsahov automatické alebo manuálne
- automatická indikácia polarity
- meracie rozsahy AC napätie (striedavého): 220 mV / 1000 V
- meracie rozsahy AC prúdu (striedavého): 220 uA / 10 A
- meracie rozsahy DC napätie (jednosmerného): 220 mV / 1000 V
- meracie rozsahy DC prúdu (jednosmerného): 220 uA / 10 A
- meracie rozsahy odporu rezistorov: 220 Ω / 220 MOhm
- meracie rozsahy kapacity kondenzátorov: 22 nF / 220mF
- merací rozsah frekvencia: 10 Hz / 220 MHz
- meranie zosilnenie (β) tranzistorov
- meranie kremíkových prechodov diód
- meranie spojitosti vedenie
- bezkontaktné detekcia napätia NCV
- vysoká presnosť
- TRMS, meranie efektívnych hodnôt napätia st. napätí a prúdov
- mód relatívneho merania
- režim MAX / MIN
- upozornenie na prekročenie rozsahu: OL
- filter VFC proti rušeniu
- USB kábel pre prenos nameraných hodnôt do PC
- ochrana vstupov proti preťaženiu napätie väčším ako 1000V
- ochrana prudového vstupu uA a mA rýchlou poistkou FF600 mA H 1000 V, ø6 x 32mm CE
- ochrana prudového vstupu 10A rýchlou poistkou FF11 / 1000V ø10 x 38mm CE
- vstupná impedancia na rozsahu mV cca 1GΩ, na ostatných napäťových rozsahoch 10MΩ,
- test diód a polovodičových prechodov napätím 0 až 3V, testovací prúd 1,2mm
- napájanie 4ks batérií AAA R03 1,5V
- indikácia slabej batérie
- automatické vypnutie po 15tich minútach (uspanie pri nečinnosti)
- voliteľný doplnok Bluetooth adaptér pre prenos dát do PC
- je možné aj meranie v elmag. poli o intenzite 1V / m s dodatočnou chybou 5%


Technické parametre :

(Presnosť je definovaná pri teplote 23 ° C ± 5 ° C a relatívnej vlhkosti menšej alebo rovnej 75%)

- Meranie DC napätia (vstupná impedancia je pre rozsah mV cca 1 GΩ, pre ostatné rozsahy cca je 10MΩ):
(rozsah / rozlíšenie / presnosť)
220,00 mV / 0,01mV / ± (0,1 % + 5)
2,2000 V / 0,1 mV / ± (0,05 % + 5)
22,000 V / 1 mV / ± (0,05 % + 5)
220,00 V / 10 mV / ± (0,05 % + 5)
1000 V / 0,1 V / ± (0,1% + 5)


- Meranie AC napätie (vstupná impedancia cca 10MΩ):

( rozsah / rozlíšenie / presnosť v rozsahu 40Hz až 1kHz / 1kHz až 10kHz / 40Hz až 100kHz (s filtrom LPF))
220,00 mV / 0,01 mV / ± (1,0 % + 10) / ± (1,5 % + 30) / nešpecifikované
2,2000 V / 0,1 mV / ± (0,8 % + 10) / ± (1,2 % + 50) / ± (1,2 % + 50)
22,000 V / 1 mV / ± (0,8 % + 10) / ± (1,2 % + 50) / ± (1,8 % + 50)
220,00 V / 10 mV / ± (0,8 % + 10) / ± (2,0 % + 50) / ± (2,0 % + 50)
1000 V / 0,1 V / ± (1,2 % + 10) / ± (3,0 % + 50) / ± (3,0 % + 50)


- Meranie AC + DC napätie (vstupná impedancia cca 10MΩ):

( rozsah / rozlíšenie / presnosť v rozsahu 40 Hz až 500 Hz
2,2000 V / 0,1 mV / ± (1,8 % + 70)
22,000 V / 1 mV / ± (1,8 % + 70)
220,00 V / 10 mV / ± (1,8 % + 70)
1000 V / 0,1 V / ± (4,0 % + 70)
Zobrazuje reálnu efektívnu hodnotu RMS


- Meranie DC prúdu :
( rozsah / rozlíšenie / presnosť )
220,00 μA / 0,01 μA / ± (0,5 % + 10)
2200,0 μA / 0,1 μA / ± (0,5 % + 10)
22,000 mA / 1 μA / ± (0,5 % + 10)
220,00 mA / 10 μA / ± (0,5 % + 10)
20,000 A / 1 mA / ± (1,2 % + 50)


- Meranie AC prúdu :
( rozsah / rozlíšenie / presnosť v rozsahu 40 Hz až 1kHz / presnosť v rozsahu 1kHz až 10kHz )
220,00 μA / 0,01 μA / ± (0,8 % + 10) / ± (3 % + 50)
2200 μA / 0,1 μA / ± (0,8 % + 10) / ± (3 % + 50)
22 mA / 1 μA / ± (1,2 % + 10) / ± (3 % + 50)
220 mA / 10 μA / ± (1,2 % + 10) / ± (3 % + 50)
20 A / 1 mA / ± (1,2 % + 10) / ± (3 % + 50)


- Meranie odpora :
( rozsah / rozlíšenie / presnosť )
220,00 Ω / 0,01 Ω / ± (0,5 % + 10)
2,2000 kΩ / 0,1 Ω / ± (0,5 % + 10)
22,000 kΩ / 1 Ω / ± (0,5 % + 10)
220,00 kΩ / 10 Ω / ± (0,5 % + 10)
2,2000 MΩ / 100 Ω / ± (0,8 % + 10)
22,000 MΩ / 1 kΩ / ± (1,5 % + 10)
220,00 MΩ / 10 kΩ / ± (3,0 % + 50)

- Meranie kapacity kondenzátorov :

( rozsah / rozlíšenie / presnosť)
22,000 nF / 1 pF / ± (3,0 % + 5)
220,00 nF / 10 pF / ± (3,0 % + 5)
2,2000 μF / 100 pF / ± (3,0 % + 5)
22,000 μF / 1 nF / ± (3,0 % + 5)
220,00 μF / 10 nF / ± (40 % + 5)
2,2000 mF / 100 nF / ± (40 % + 5)
22,000 mF / 1 μF / ± (10 % + 5)
220,00 mF / 10 μF / ± (20 % + 5)


- Meranie diód a polovodičových prechodov:
nameraná hodnota 0,12 až 2 V a svieti zelená kontrolka: dióda je v poriadku,
nameraná hodnota je menšia ako 0,12 V a svieti červená kontrolka: dióda môže byť poškodená
normálny úbytok napätia na kremíkovom prechode je 0,500 až 0,800mV
rozlíšenie napätie pri tomto meraní: 0,001V


- Meranie spojitosti obvodu:
pri odpore vedenia ≥70 Ω je indikovaný prerušený obvod, bzučiak nepípa a svieti červená kontrolka
pri odpore vedenia ≤50 Ω je indikovaný neprerušený obvod, bzučiak nepreruší pípa a svieti zelená kontrolka
ochrana proti preťaženiu: 1000V
rozlíšenie odporu pri tomto meraní: 0,1 Ω



- Meranie frekvencie, pracovného cyklu:
(Rozsah / rozlíšenie / presnosť)
10 Hz až 220 MHz / 0,01 Hz až 0,01 MHz / ± 0,01% + 5

0,1% až 99,9% / 0,1% / ± (2,0% + 5)


Všeobecné špecifikácie:

- prevádzková teplota: 0 ° C - 40 ° C (32 ° F - 104 ° F)
- relatívna vlhkosť: ≤75% pri 0 ° C - 30 ° C; ≤50% pri 30 ° C - 40 ° C
- skladovacia teplota: -10 ° C - 50 ° C (14 ° F - 122 ° F)
- prevádzková výška: ≤2000 m
- elektromagnetická kompatibilita: zodpovedá normám EN61326-1: 2006 a EN61326-2-2: 2006
- rozmery: 186 mm × 89 mm × 49 mm
- hmotnosť: 400 g
- prístroj plní štandardy:
cETLus, CAT III 1000V, CAT IV 600V, dvojitá izolácia, ochrana proti preťaženiu napätím väčším ako 1000V
EN 61326-1: 2013; EN 61326-2-2: 2013
EN 61010-1: 2010; EN 61010-2-030: 2010; EN 61010-2-033: 2012
Vyhovuje normám UL STD .: 61010-1, 61010-2-030
Certifikované podľa CSA STD. C22.2 č. 61010-1, 61010-2-030, 61010-2-033


Obsah balenia:

- multimeter UT161E s úložným obalom
- pozlátené meracie káble CAT III 1000V / CAT IV 600V
- zásuvkový adaptér pre meranie tranzistorov
- USB kábel pre prenos dát do PC
- poistka F1: 6 x 32 mm FF 600mA H 1000 V (ø6 x 32mm) CE - v prístroji
- poistka F2: 6 x 25 mm FF 11A H 1000 V (ø10 x 38mm) CE - v prístroji
- 4ks batérií AAA, R03 1,5V
- český, slovenský, anglický manuál


Veľkoobchodné balenie:

- štandardné množstvo v kartóne: 20ks
- rozmery štandardného kartónu: 480 mm x 370 mm x 325 mm
- celková hmotnosť kartónu: 17,8 kg


- Výrobca: UNI-TREND
- www.uni-t.cz
