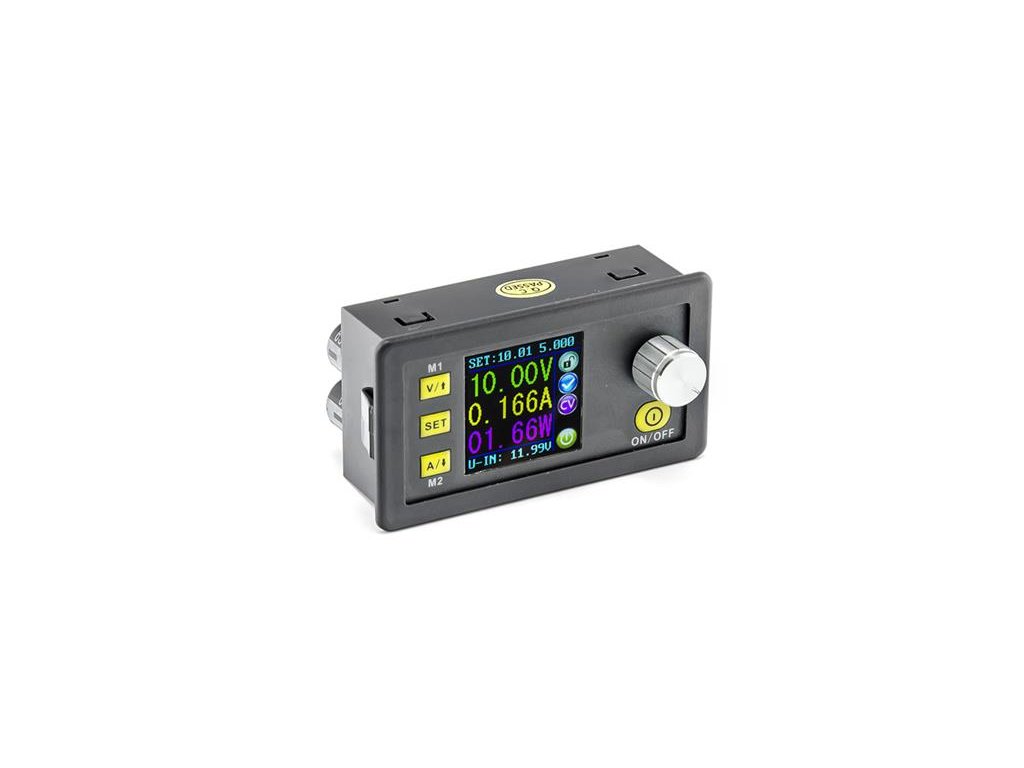

TIPA Napájací zdroj DPS3005 - 30V 5A modul

Podrobný popis

DPS3005 je výkonný a multifunkčný programovateľný stabilizovaný napájací modul, ktorý spája analógovú reguláciu a digitálne riadiace funkcie. Ponúka nastaviteľný výstupný rozsah napätia od 0 do 32.0V a výstupný prúd od 0 do 5A. Modul je vybavený presným voltmetrom a ampérmetrom, umožňuje prednastavenie výstupného napätia a prúdu a poskytuje ochranu proti prepätiu, preťaženiu a prehriatiu, čo zaisťuje bezpečnú a spoľahlivú prevádzku. Jeho kompaktný dizajn a jednoduché ovládanie z neho robia ideálnu voľbu pre širokú škálu elektronických aplikácií.

Technické špecifikácie:

- rozsah vstupného napätia: 6 - 40V DC
- rozsah výstupného napätia: 0 - 32V (max.)
- výstupný prúd: 0-5A
- rozlíšenie výstupného napätia: 0.01V
- rozlíšenie výstupného prúdu: 0.001A
- rozsah výstupného výkonu: 0-160W
- presnosť výstupného napätia: ± (0.5% + 3 číslice)
- presnosť výstupného prúdu: ± (0.5% + 5 číslic)
- hmotnosť: 108g
- rozmery: 79 x 47 x 43 mm
- rozmery otvoru pre inštaláciu: 76.8 x 39 mm

Ochranné funkcie:
- DPS3005 ponúka tri typy nastaviteľných ochrán: OVP, OCP a OPP

OVP (Over Voltage Protection): Ochrana proti prepätiu
OCP (Over Current Protection): Ochrana proti nadprúdu
OPP (Over Power Protection): Ochrana proti prekročeniu výkonu
Pri prekročení nastavených hodnôt sa napájanie automaticky vypne. Ak je zariadenie umiestnené v uzavretej skrinke, je potrebné zabezpečiť dostatočné vetranie na odvádzanie tepla.

Ovládanie displeja a nastavenie hodnôt:
Farebný displej s veľkosťou 1.44" je ovládaný štyrmi tlačidlami a otočným potenciometrom. Na hlavnej obrazovke sa zobrazuje požadované napätie a prúd, aktuálne hodnoty napätia a prúdu a celkový príkon zariadenia. Aktuálne vstupné napätie do DPS3005 je zobrazené v spodnej časti displeja.

Nastavenia zahŕňajú konfiguráciu základných výstupných veličín, jas displeja a ukladanie nastavení do makra, až 10 rôznych konfigurácií. Makrá M1 a M2 sú rýchlo prístupné priamo z hlavnej obrazovky. Zariadenie tiež obsahuje funkciu zámku, ktorá zabraňuje nežiaducim zmenám nastavení.

Výstupné napätie a prúd je možné nastaviť podľa potreby, zároveň je k dispozícii funkcia voltmetra a ampérmetra. Ochrany OVP, OCP a OPP sú nastaviteľné z hlavného rozhrania pomocou krátkeho stlačenia tlačidla SET. Makrá pre rýchle vyvolanie nastavení M1 a M2 sú prístupné z hlavnej obrazovky.

Obsah balenia:
1x DPS3005 Stabilizovaný napájací zdroj
Balenie: 1 kus
