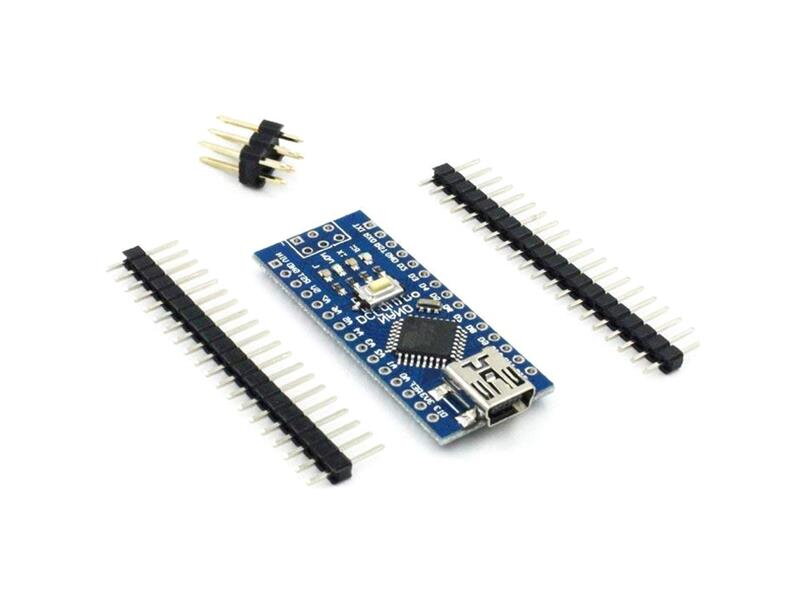

Arduino Nano V3.0 R3, Atmega328P, klon Arduino s CH340G

Tento klon Arduino Nano je minimalizovaná vývojová doska s mikrokontrolérom AVR ATmega328 a GH340G USB prevodníkom. Funkčne je zhodná s verziou Arduino UNO, je ale prispôsobená na zasunutie do nepájivého kontaktného poľa, alebo pätice zariadenia. Piny vstupov a výstupov sú preto vyvedené na spodnú stranu dosky. Kvôli minimalizácii chýba konektor pre externé napájanie a USB konektor je zmenšený na verziu mini USB. Samotná doska obsahuje 14 digitálnych vstupov/výstupov a 8 analógových. Konektor pre externé napájanie je nahradený dvojicou pinov pre pripojenie 5–12 V.


Parametre produktu:

- MCU: ATmega328
- USB prevodník: CH340G
- pracovné napätie: 5V
- vstupné napätie: 5–12V (max.6–20V)
- 14 digitálnych vstupných/výstupných portov: TX, RX, D2 ~ D13
- 6 PWM portov: D3, D5, D6, D9, D10, D11
- analóg. vstupy: 8 (A0 ~A7)
- DC Prúd na pin: 40mA
- flash: 32 KB (ATmega328) 0.5 KB použité pre bootloader
- SRAM 2 KB (ATmega328)
- EEPROM 1 KB (ATmega328)
- kryštál: 16 MHz

Súčasťou balenia nie je komunikačný kábel, nutné dokúpiť Micro USB - USB-A kábel.

Výrobok nie je samostatne funkčný celok, vyžaduje odbornú montáž.
