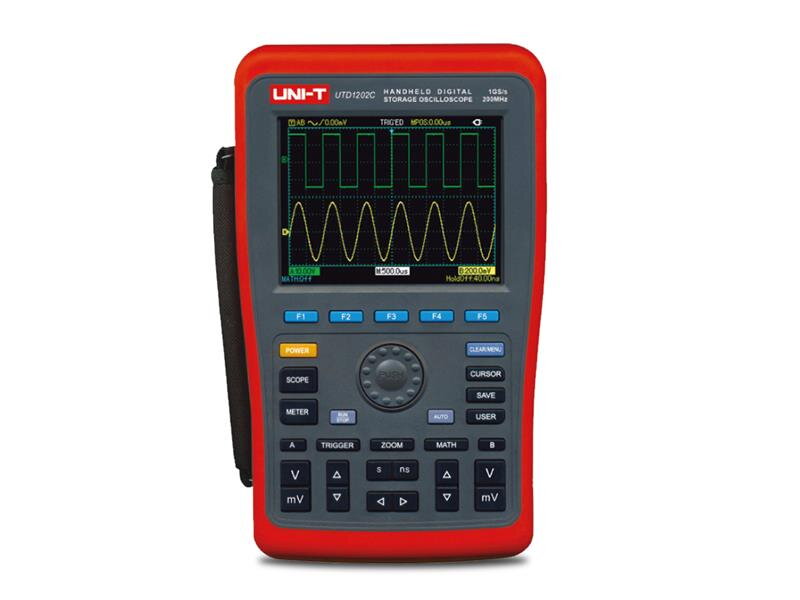

Osciloskop UNI-T UTD1202C

Prístroj UTD1202C kombinuje v jednom puzdre ručný dvojkanálový osciloskop a multimeter. Ponúka vynikajúce parametre a rad pokročilých funkcií a navyše užívateľskú prívetivosť, pre ktorú je vhodný aj pre práce v externom prostredí. Šírka pásma osciloskopu je až do 200MHz pri vzorkovaní 1GSa/s. Jeho výkonné spúšťacie a analytické funkcie uľahčujú získavanie a analýzu kriviek, 27 parametrov signálu môže merať úplne automaticky. Multimeter umožňuje merať DC a AC napätie a prúdy, odpor a kapacitu.
Prístroj má vstavaný farebný LCD displej s uhlopriečkou 5,7 palcov s rozlíšením 320 x 240 pixelov. Krivky displej zobrazuje v monochromatickom režime, takže je dobre čitateľný aj na silnom svetle. V režime multimetra je maximálna hodnota na displeji ±5999.
Napájanie prístroja je zo zabudovaného Li-ion akumulátora alebo z AC/DC adaptéra 9V/4A.
Vzhľadom na to, že dizajn prístroja je založený na ovládaní tradičných prístrojov, môžu používatelia používať tieto prístroje bez toho, aby museli tráviť značný čas učením a zoznamovaním sa s ovládaním.
Prístroj je certifikovaný pre rozsah vstupného napätia 150V v CAT II (delič sondy 1:1) a vstupné napätie 300V v CAT II (delič sondy 1:10).


Parametre produktu :

Osciloskop
- šírka pásma: 200MHz
- počet analógových kanálov: 2
- vzorkovanie: 1GS/s
- max. hĺbka pamäte: 7,5kpts
- rozlíšenie A/D prevodníka: 8 bit
- rozsah časovej základne: 2ns/div až 50s/div
- vstupná väzba: (1MΩ±2%)//(21pF±3pF)
- verikálna os: 5mV/div - 50V/div (1MΩ)
- nábežná hrana: ≤ 1,8ns
- spúšťanie: Edge, pulse, video
- matematické operácie s priebehmi: A + B, A - B, A x B, A : B
- automatické meranie: peak-to-peak, amplitúda, maximum, minimum, top, bottom, mean, average, root mean square, overshoot, preshoot, frekvencia, cyklu, rising time, falling time, positive pulse, negative pulse, positive duty ratio, negatívne duty ratio, rise delay, fall delay
- FFT: Hanning, Hamming, Blackman-Harris, Rectangular
- ukladanie do internej pamäte: 10 skupín kriviek, 10 režimov nastavenia
- ukladanie do USB: 10 skupín kriviek, 10 skupín rozhraní

Multimeter
- meracie rozsahy DC napätia: 600mV / 6V / 60V / 600V / 1000V; presnosť ±(1%+5)
- meracie rozsahy AC napätia (45Hz až 400Hz): 600mV / 6V / 60V / 600V / 700V; pre f < 200Hz presnosť ±(1,2%+5); pre f ≥ 200Hz presnosť ±(1,5%+5)
- meracie rozsahy DC prúd: 6mA / 60mA / 600mA presnosť ±(1,2%+5); pre 6A presnosť ±(1,5%+5)
- meracie rozsahy AC prúdia (45Hz až 400Hz): 6mA / 60mA / 600mA presnosť ±(2%+5); pre 6A presnosť ±(2,5%+5)
- meracie rozsahy odporu: 6kΩ / 60kΩ / 600kΩ presnosť ±(1,2%+5); 600Ω / 6MΩ / 60MΩ presnosť ±(1,5%+5);
- meracie rozsahy kapacity: 6nF / 6mF presnosť ±(5%+10); 60nF / 600nF / 6µF / 60µF / 600µF presnosť ±(4%+5);
- meranie diód a kontinuity obvodov: áno
- režim prepínania rozsahov: automatický / ručný
- zobrazenie a záznam krivky trendu zmien napätia, prúdu, odporu


Technické parametre :

- napájanie: 100V-240V AC, 45 až 440Hz, CAT II, príkon < 20VA
- štandardné rozhranie: 1 x USB-Host
- akumulátor: Li-ion 7,4 V/4400 mA
- práca na akumulátor: 2 hod
- displej : 8 palcov, 800 x 480 pixelov
- kalibrácia: odporúčané 1 x ročne
- krytie IP: IP2X
- pracovná teplota okolia: 0°C až +40°C
- skladovacia teplota: -20 °C až +60 °C
- pracovná vlhkosť okolia: <35℃: ≤90%RH, 35℃ až 40℃: ≤60%RH
- pracovná nadmorská výška: max. 3000m n.m.
- nepracovná (skladovacia) nadmorská výška: 15000m n.m.
- hmotnosť čistá: 1,8 kg
- hmotnosť hrubá: 4,5 kg
- rozmery: 268 x 168 x 60mm


Obsah balenia :

- prístroj UTD1202C: 1 ks
- sonda s káblom 1,2 ma s prepínateľným deličom 1x, 10x (UT-H05): 2 ks
- modul prevodníka prúd (4mA až 600mA) / napätie (UT-M03): 1 ks
- modul prevodníka prúd (4A až 6A) / napätie (UT-M04): 1 ks
- DC adaptér 100 až 240 V AC rms, 45 až 440Hz, CAT II: 1 ks
- kábel USB: 1ks
- užívateľský manuál: 1 ks


Balenie pre veľkoodberateľov :

- štandardné množstvo na kartón: 4ks
- štandardné rozmery kartónu: 500 x 400 x 320 mm
- hrubá hmotnosť kartónu: cca 16,7 kg


Výrobca :
UNI-TREND
www.uni-t.cz

aktualizácia softvéru:
https://instruments.uni-trend.com/EU-EN/handheldoscilloscopes/utd1000c.html
