JOHANSSON Satelitný širokopásmový konvertor LNB Johansson 9720

Podrobný popis

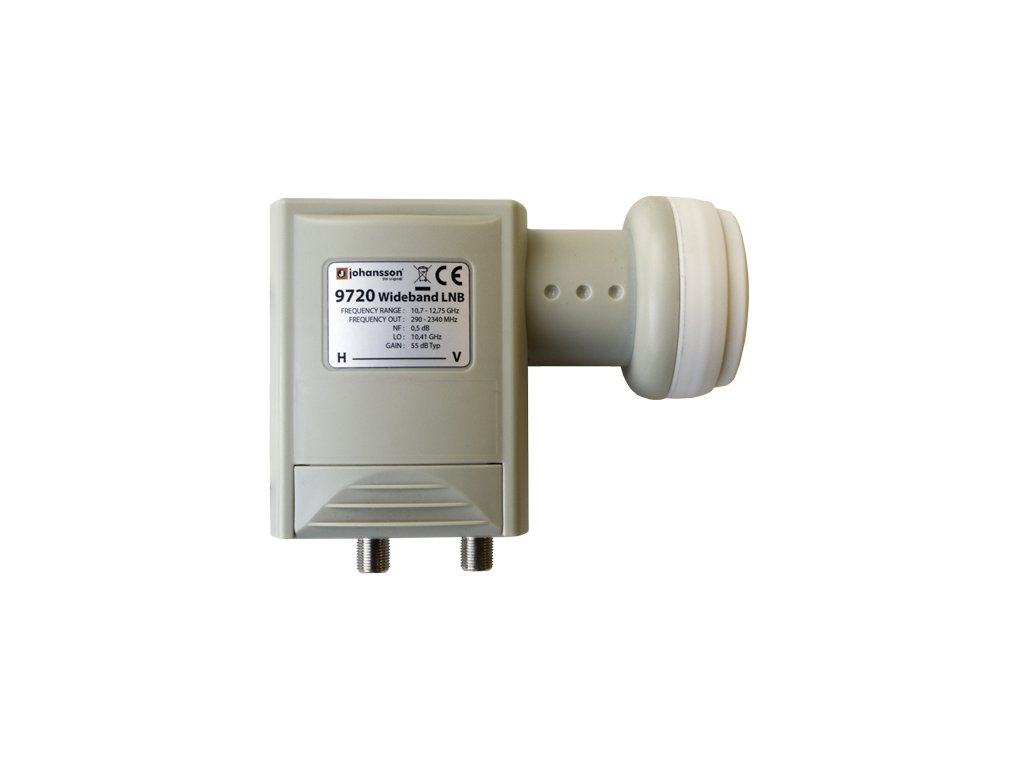

Satelitný širokopásmový konvertor LNB Johansson 9720


Širokopásmový LNB Johansson 9720 je určený pre nový a efektívnejší spôsob distribúcie satelitných signálov. Zatiaľ čo v bežných univerzálnych LNB je pásmo Ku rozdelené na nízke a vysoké pásmo pre vertikálnu aj horizontálnu polarizáciu, širokopásmový LNB prevádza každú polarizáciu ako celok, pričom z LNB vychádzajú iba 2 káble - jeden pre kompletné pásmo s vertikálnou polarizáciou a jeden s kompletnou horizontálnou polarizáciou. Jedná sa o oveľa efektívnejší spôsob distribúcie s nasledujúcimi výhodami:

• Menší počet spojov a káblových prepojení, čo vedie ku spoľahlivejšiemu systému
• Nižšie náklady na použité diely
• Nižšia spotreba energie u všetkých produktov distribúcie

Výstupný signál je možné následne spracovávať programovateľným zosilňovačom s frekvenčnou konverziou multiplexov (napr. Johansson 9780), alebo prijímať satelitnými prijímačmi sa širokopásmovými kompatabilními tunery, alebo konvertovať (pomocou konvertora Johansson 9646) na 4 klasické sat. MF pásma Quatro a následne distribuovať do sat. prijímačov, ktoré nie sú kompatibilné so širokopásmovým pripojením.

Technické parametre:

- vstupné pásmo: Ku
- vstupná frekvencia: 10700 až 12750 MHz
- výstupy: 2 (1x V polarizácie + 1x H polarizácia)
- výstupná frekvencia: 290 až 2340 MHz
- kmitočet lokálneho oscilátora: 10410 MHz
- konverzný zosilnenie: typicky 55dB
- šumové číslo: typicky 0,5dB
- potlačenie krížové polarizácia: 25dB
- výstupný výkon: -30dBm *
- DC napájacie napätie: 9 až 20 V / DC
- spotreba el. enertgie: <1W
- prevádzková teplota: -40 až + 60 ° C
- priemer montážne objímky: 40mm
- rozmery: 135 x 120x 60mm
* Výstupný výkon závisí od veľkosti antény a EIRP transpondéra na satelite
